国际橡胶支座要有满足的平面尺度以支承上部布局传来的压力;支座要有满足的厚度以容纳程度位移和转角;支座要具有适合的外形和布局以保证运用中不会脱空或滑跑。
保证路基的强度与稳定性是保证路面强度和稳定性的先决条件,橡胶支座提高路基的强度和稳定性,可以适当减薄路面的结构厚度,从们使造价降低。
铅芯橡胶支座的优势:一、除了本身的隔震力学性能满足抗震设计及使用要求外,铅芯隔震橡胶支座还具备耐久性好,抗低周期疲劳性能、抗热空气老化、抗臭氧老化、耐酸性、耐水性均较好,其寿命可达60~80年,期间的隔震力学性能不会发生明显变化,也就是说在60年之内不会影响使用,可见,与建筑物具有同等寿命。
对于处于地震带上的公路、铁路建筑,为减小地震灾害,现多选用抗震支座或减隔震支座产品。对于上部结构存在向上的反力的建筑,一般选用拉压支座。对于悬索桥、斜拉桥等存在漂浮结构的建筑,在梁体横向一般需要选用抗风支座产品。对于沿海及跨海建筑,为保证支座使用寿命,则多选用耐蚀支座产品(一般为耐蚀球型支座)。对于跨铁路、高山跨峡谷的建筑,为了不干扰铁路运行和减小施工难度,多选用转体法施工,因此多选用转体球铰产品。对于在高纬度地区低温环境,为保证钢材应力,多选用低温用支座。
橡胶支座处置方案的确定我们首先根据建筑的结构特点,若为左、右幅,更换时可左、右幅分别进行操作,起顶所用的设备应综合考虑各种不利因素的影响,不破坏桥面结构。
隔震层以下的结构(包括地下室和隔震塔楼下的底盘)中直接支承隔震层以上结构的相关构件,应满足嵌固的刚度比和隔震后设防地震的抗震承载力要求,并按罕遇地震下进行抗剪承载力验算。
板式橡胶支座按胶种适用温度分类如下:A、氯丁橡胶:适用温度+60℃∽-25℃天然橡胶:适用温度+60℃∽-40℃三元乙丙橡胶:适用温度+60℃∽-45℃橡胶支座产品分类方法备注普通板式橡胶支座(GJZ系列、GYZ系列)依靠自身的剪切变形来适应梁体的伸缩位移。
为进一步明确高速铁路桥墩的抗震性能,对已有的高铁桥墩试验数据及桥墩有限元模型进行了分析,得出高铁桥墩在设计地震作用下可能会发生屈服的结论。基于该结论,依据我国现行的高速铁路抗震设计规范的三水准设防目标,将高速铁路减隔震建筑的性能目标进一步具体化。
(图一)建筑铅芯减隔震橡胶支座厂家

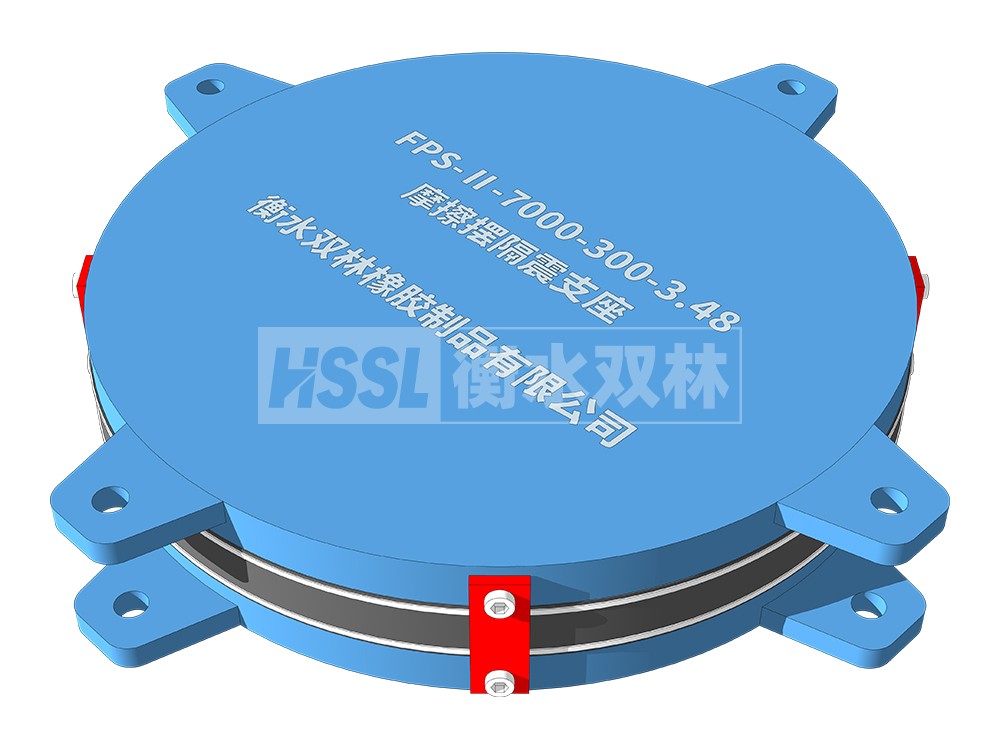

建筑摩擦摆隔震支座是一种通过球面摆动延长结构振动周期和滑动界面摩擦消耗地震能量实现隔震功能的支座,简称FPS(Friction Pendulum System)。
由于流量高、车速快,经过长时间的通行磨损以及环境气候的影响与侵蚀,多处高架道路防撞墙伸缩缝聚氨酯材料老化、脱落,出现嵌缝开裂、电缆线裸露、混凝土破损等病害,这些病害不仅影响着高架道路的外在美观,同时也导致伸缩缝止水效果逐渐丧失,顺着破损处下泻的雨水,对地面道路行车安全产生一定影响的同时,还会加速建筑支座老化,对建筑使用的耐久性不利。
连续梁桥等在实行体系转换切割临时锚固装置时,必须采取隔热措施,以免损坏橡胶板和聚四氟乙烯板。连续梁桥每联(由两伸缩缝之间的若干跨组成)只设一个固定支座。梁、板的起拱要求及拆模条件;梁板安放时,必须仔细,使梁板就位准确与支座密贴,就位不准时,必须吊起重放,不得用撬棍移动梁板。梁板落梁时应位置准确,且与支座密贴。梁的顶升和落梁应按设计要求进行。宜临时封闭交通。梁底钢板和不锈钢板可配套供应。梁底钢板与支承垫石(或钢板)顶面尽可能保持平行和平整。梁底混凝土大多在30MPA以上,也有一部分支座可以忍受超过50MPA压力。梁底支持嵌入钢板只是想害怕压力,梁底混凝土破碎。梁顶面标高以下的箍筋和拉钩全部绑扎到位,以上的箍筋和拉钩待梁筋绑完后再施工。梁端反力通过球面表面橡胶逐渐扩散传至下面几层钢板和橡胶层。梁附属装置研发生产企业,其产品广泛运用于外建筑建设。梁落梁的梁桥,纵向轴与支座中心线;板梁,箱形梁纵向轴与支座中心线平行的。
应督促承包人对支座垫石顶面标高、顶面平整度严格控制,预埋钢板严禁空鼓:支座垫石顶面标高应严格控制。应该认真检查XF型建筑伸缩缝质量,若发现变形或两钢梁间距不一致时,应进行修整。应根据跨度和温度变化幅度,并考虑施工偏差等因素选用相应位移的支座。应经常检查是否存在可能限制上部结构位移的障碍物。
由于我国幅员辽阔,许多省、市都位于高烈度地区,所以抗震减灾的形势非常严峻,防震、抗震工作量大。用橡胶支座进行建筑物基础隔震的技术已比较成熟,其实际应用价值已得到了验证。加快这一技术的推广应用,特别是在高烈度地震区的应用具有重要意义,市场前景也十分广阔。
各项研究参数被纳入《铁路桥油设计规程》(TN2-85),并于1987年制定门铁路建筑板式橡胶支座技术条件》(TBL893-87)。
梁体的水平位移主要由活动支座的橡胶剪切变形来完成,其高度则取决于水平位移量的大小。梁体降落过程,实际上与提升过程完全相逆,技术指标的控制完全相同。梁体就位后检查支座上下钢板与垫石、梁底之间的密贴情况,应尽量保证支座上下面全部密贴。梁支点承压不均匀,支座出现脱空或过大压缩变形时应进行调整。两端为不分固定与活动端的支座时,两者的厚度相同。
二是具有足够的安全储备,水平变形250%不会影响使用,另外具有足够竖向承载力保证稳定的支撑铅芯物,铅芯抗震橡胶支座结构中的抗震层具有稳定的弹性复位功能。
(图二)建筑隔震层橡胶隔震支座生产厂家
再次落梁,在重力作用下支座上下表面相互平行且同梁底,墩台顶面全部密贴;同时使两端的支座处于同一平面内,梁的纵向倾斜度应该加以控制,以支座不产生初始剪切变形为佳。
球型支座利用球面FE板和不锈钢板之间的滑动产生转动;利用平面PTFE板和不锈钢板之间的滑动产生水平位移。
近年来建成的层间隔震比较知名的有宿迁苏豪广场:大底盘多层商场上面的两栋高层住宅通过商场层顶面的层间隔震,商场层顶面的层间隔震起到了转换层的作用,同时也是设备管道的过渡层。
上部结构施工:沿橡胶隔震支座上连接板的预埋螺栓套筒做3φ18@50的箍筋。再绑扎上部支墩、底板、梁钢筋及竖向插筋。
橡胶隔震支座是由叠层橡胶钢板组成,橡胶片和钢板按照严格的工艺条件生产加工,橡胶和钢板粘结的非常紧密,隔震橡胶支座四周还有一层1CM厚的橡胶保护层,防止阳光、水和空气进入支座内部,并且隔震支座的工作位置是在隔震层,周围一般不会有阳光照射。根据实验研究和工程调查,隔震橡胶支座的抗老化性能超过80年。我国一般建筑的设计使用周期为50年。
QPZ公路建筑盆式橡胶支座是一种纵向活动建筑支座产品,它采用了中间导向,结构新颖,受力性能好,因而特别适用于曲线桥和旁弯较大的宽桥上的支座。
抗扭橡胶支座的布置方式,一般可沿着曲率半径的径向布置,并宜采用具有较大横向刚度的桥墩,对于总铰支承则可采用独柱墩的型式。
砌体结构无筋扩展基础应绘出剖面、基础圈梁、防潮层位置,并标注总尺寸、分尺寸、标高及定位尺寸。砌体结构有圈梁时应注明位置、编号、标高,可用小比例绘制单线平面示意图;砌体墙的材料种类、厚度、成墙后的墙重限制;砌体墙上门窗洞口过梁要求或注明所引用的标准图;砌体填充墙与框架梁、柱、剪力墙的连接要求或注明所引用的标准图;千斤顶、百分表安放与设置千斤顶数量应与每个桥台下的支座数量相同。
(图三)隔震层橡胶支座生产厂家
作为一个能够同时表征振动水平和传递方向的物理量,它适合于分析不同支座参数对建筑抗震性能的影响,克服了用单一物理量评价的不足高架桥纵桥向的功率流推导城市轨道交通高架连续梁桥进行研究。
以支座偏位为例,其产生的原因通常是支座或垫石放样不准,因此应在支座安装时进行校核,如垫石位置有较小偏差,可采用环氧砂浆进行调整,如偏差过大,则应重新浇筑垫石。
隔震能使结构的基本周期延长,以避开地震动的卓越周期,明显地减轻结构的地震反应,使上部结构处于正常的弹性工作状态。隔震伸系抗震措施简单明了
橡胶硬度对支座抗压弹性模量的影响系数β为1(HS60):1.3(HS70):0.7(HS50)3.板式橡胶支座的剪切模量G=1.1MPA.橡胶硬度的支座剪切模量的影响系数λ为1(HS60〕:1.4(HS70〕:0.6(HS50〕决速加载时剪切模量的提高系数ξ=1.5。
从实验的数据来看,橡胶处于三向约束状态时的抗压弹性模量为5104KG/CM2,比无侧向约束的抗压弹性模量增大近20倍,因而支座承载能力大大提高,解决了普通橡胶支座承载能力的局限。
我公司专业从事建筑减隔震技术咨询,减隔震结构分析设计,减隔震产品研发、生产、检测、安装指导及更换,减隔震建筑监测,售后维护等成套技术为一体的高科技企业。下面我们一起来看一看隔震层构(配)件检验批施工验收。
与普通板式橡胶支座不同的是:聚四氟乙烯板式橡胶支座不是通过支座的剪切变形来实现梁的水平位移,它主要通过梁底不锈钢板与摩擦系数很小的四氟板来回滑动,实现梁的水平位移,四氟板式胶支座可以适应较大跨径及多孔连续梁桥的伸缩位移。
由于受材料设计容许应力的限制,大吨位支座的尺寸较大,不适宜运营期的更换,因此,橡胶支座设计时应充分考虑结构的耐久性;同时由于高速铁路对工后沉降的控制严格,在一些特殊地段还需采用可调高支座进行调整。
