图D就是将图C一侧弹簧换成阻尼,依靠阻尼的耗能作用将房屋的简谐振(震)动的幅度逐渐减小,直至停止,这样既起到隔离地震的作用又限制了结构的过大水平位移,同时还可以防止房屋无休止的简谐振(震)动,这就是隔震技术的演变过程。
位于智利圣贝尔纳多的这家工厂就是橡胶隔震支座的生产厂家,支座的主要原料是橡胶和钢筋,成型的支座看上去像一个轮胎,根据不同类别分为不同尺寸。
这也是我市个引入隔震技术的建筑,开创了大连地区建筑应用隔震技术先河,是大连地区率先按八度设防又应用隔震技术的建筑物,其抗震设计充分考虑了潜在的地震风险。
板式橡胶支座在实际工程中用量较多,而且其安装看似简单,因此施工单位的重视程度也就不够,在安装工人眼里有时更是随意性很强,因此除了上面所提到的几种现象外,还有以下一些异常现象:支座垫石简单的采用砂浆进行代替(10)。
橡胶隔震支座的应用领域较为广泛,即可用于隔离地震引起的振动,也可用于隔离设备振动或环境振动。在建筑工程上橡胶隔震支座广泛用于医院、学校、通讯、消防、电力、金融、博物馆、核电站等重要建筑,以保证地震后结构和设备完好,功能不中断。近年来在住宅项目上也有大量应用。橡胶隔震支座还广泛用于公路、铁路建筑,以防止由地震引起交通中断,削减车辆引起的振动和温度变形。在设备隔震方面,橡胶支座用于贵重设备隔震和隔离震动设备引起的振动,橡胶支座还可用于石油浮放储罐和输油管线的隔震。
橡胶建筑支座抗滑稳定性计算橡胶支座一般直接设置在墩台和梁底之间,在其受到梁体传来的水平力后,则支座与下面的垫石及上面的梁底间要有足够大的摩擦力,以保证支座不滑走,即:无活载作用时,应满足:μRGK≥1.4GEAG△T/TE有活载作用时,应满足:μRCK≥1.4GEAG△T/TE+FBK式中,μ为摩擦系数,橡胶支座与砼表面的摩阻系数取0.3,与钢板的摩阻系数取0.2;RGK为由结构自重引起的支座反力;RCK为由结构自重和汽车活载(计入冲击系数)引起的小支座反力;GEAG△T/TE为温度变化等因素因为支座大剪切变形时的相应水平力;FBK为由活载引起的制动力分在一个支座上的水平力;AG为支座平面毛面积。
适用温度范围可以分为:A.常温型支座:适用于-25℃~+60℃;耐寒型支座:适用于-40℃~+60℃代号为F。
在上述的板式橡胶支座表面粘复一层1.5MM-3MM的聚四氟乙烯板,就制作成聚四氟乙烯滑板式橡胶支座。
(图一)高阻尼建筑隔震支座
非加劲支座只有一层橡胶构成,在水平力使用下支座能满足水平位移的需要,但在竖向荷载作用下,支座的垂直压缩变形6过大,橡胶向侧向膨胀,在四周产生较大的凸突,此处橡胶有较大的拉伸变形,而产生应力老化。
目前,在我国的土木工程隔震结构中,常用的隔震装置是橡胶隔震支座。普通隔震支座在温度和交通荷载(低周疲劳)作用下支座中的铅芯将产生疲劳剪切破坏,普通支座使的阻尼性能大幅度降低;同时普通支座在使用的过程中容易造成橡胶开裂、铅芯外露,这也将会对环境造成污染。因此使用性能稳定的橡胶隔震支座,橡胶隔震支座既能有效地保证工程结构的安全,橡胶隔震支座又可以避免对生态环境的污染。
那么建筑支座脱空现象产生的原因有哪些呢?墩台顶建筑支座垫石标高控制不当垫石强度不够,受力后破碎引起虚空现象建筑支座安装温度选择不当,由于温度的过高或者过低都会影响梁体的伸缩过大,导致建筑支座难以恢复一侧较明显的半脱空。
斜坡的角度依据建筑的纵横坡而制造,大大方便了建筑的设计与施工,并有效的解除了粱、支座、墩台三者之间的脱空现象,与球冠圆板支座相比有不受建筑纵横坡角度限制之优点。
橡胶支座布局简略、加工制作便当、本钱贱价、节约钢材(板式橡胶支座的合用反力为2MN以下较为合理,大于2MN的支座选用盆式橡胶支座较为经济)。
橡胶支座:QPZ系列盆式支座主要技术性能有哪些?QPZ系列盆式橡胶支座的反力(竖向承载力)分为28级。
球面支座:球面支座的构造与盆式橡胶支座相似,不过是用一个一面平,一面是球冠形的钢衬板代替橡胶板起转动的作用。
防止因橡胶老化、变质而失去作用滑板橡胶支座应定期进行养护和维修检查,一旦发现问题,应及时进行修补或更换。
(图二)抗震固定支座厂家
拧紧下盆式橡胶支座板地脚螺栓,拆除上、下盆式橡胶支座板连接角钢,拆除临时千斤顶,安装盆式橡胶支座钢围板。
桥面连续就需设置连续缝,目前连续缝的设置不够完善,致使连续缝破损,而产生桥面跳车。切缝后及时清除槽内沥青混凝土及填料,凿毛槽口内混凝土表面。切缝时应注意保持路面切口完好,无啃边现象。青海省西宁市某高速公路建筑支座改换的根本方案如1所示。轻度损坏、部分中度损坏清理伸缩缝内沉积的垃圾和杂物,以防止顶升内梁体间互相挤压。请关注:板式橡胶支座的厚度选择和路基工程的特点橡胶支座的厚度不同,所能承受的压力也是不同的。请关注隔振橡胶支座预埋板的安装方法详解。求出地震作用下隔震结构与非隔震结构各层层剪力之比。
抗震盆式橡胶支座包括固定支座和单向活动支座两种型式,和与之配套使用的还有双向活动支座。抗震型橡胶支座水平承载力不小于支座坚向承载力的20%。科学合理设计选型,严格制造工艺,正确安装使用三要素并举的原则,才能充分体现其技术应具备的功能。可根据实际的位移量及支座反力大小来确定板式橡胶支座的型号、高度。可见,即便目前来说是有钱了,铁道部依旧难以一时之间改善局面,铁老大是否能够重拾旧时风光,还难下断言。可见收集车辆荷载资料的基础工作尤为重要。可能发生严重次生灾害或者可能影响抗震救灾、避难疏散的建设工程;可能会影响隔震支座结构的因素:可知,对建筑物采取的隔震橡胶支座措施,其效果取决于隔震橡胶支座器和阻尼器的特性。客户采购时不容置疑的都会货比三家。空中楼阁的代价不小,下部被普遍理解为隔震层以下结构,其抗震性能要求提高很多。控制顶升速度不超过1MM/分钟,大顶升高度不超过5MM。
铸钢铸钢的化学成分应逐炉检查,并提供化学成分分析报告,机械性能(含冲击韧性AKV值)采用随炉试棒检验,随炉试棒应配制二套,一套由铸件厂测试,提出力学性能报告,一套由盆式橡胶支座生产厂家复测。
力臂式减震工法力臂式橡胶支座减震工法是日本近年来出现的新工法,该工法利用设有减震器的肘结力臂式机构来放大结构的层间变形从而提高耗能效率,减少地震反应。
什么是隔震技术?为什么采用了隔震技术后的建筑在地震中所遭受的地震作用明显降低?下面我们会从隔震技术的本质上对隔震技术进行讲解。
抗扭橡胶支座的布置方式,一般可沿着曲率半径的径向布置,并宜采用具有较大横向刚度的桥墩,对于总铰支承则可采用独柱墩的型式。
非加劲支座只有一层橡胶构成,在水平力使用下支座能满足水平位移的需要,但在竖向荷载作用下,支座的垂直压缩变形6过大,橡胶向侧向膨胀,在四周产生较大的凸突,此处橡胶有较大的拉伸变形,而产生应力老化。
(图三)橡胶隔震支座LNRLRB
限位装置:不同的限位装置各有优缺点,其选择是否合适会影响摩擦摆支座的隔震效果。限位装置的设计需要考虑桥梁结构受力体系等相关问题,因为在地震作用下,桥梁结构因限位装置的参与会改变受力状态,使下部结构内力分布和位移发生变化。如果仅将限位装置作为构造措施,或忽略其与主梁的碰撞作用,可能会对桥梁结构造成不安全的影响。
圆型板式橡胶支座具有以下优点:圆型板式橡胶支座可以弹性吸收上部结构各方向的变形;圆型板式橡胶支座的承压面与矩形支座相比,没有应力集中现象;圆形板式橡胶支座安装方便,可以不考虑方向性;圆型板式橡胶支座比起同样作用的其他类塑支座造价低,维修养护方便。
铅芯橡胶支座(LRB)是含有铅芯的橡胶支座,含铅芯的隔震支座提高了隔震支座的阻尼比,增加了隔震支座的早期刚度,以便控制风反应和微震。
总而言之,选橡胶支座,选,一生的选择,不容错过!橡胶支座通过上文我们明了了铅芯抗震橡胶支座的性能特点及用途,这次希望通过简述橡胶支座与其选择之趋向,能够让我们对橡胶支座印象更加深刻。
一般来说,隔震建筑隔震层的抗拉能力比较薄弱,根据剪切型结构的特点,为了保证隔震结构的稳定性,确保隔震结构的抗倾覆能力及地震时有效防止上部结构与隔震层之间的脱离,应对隔震结构的高宽比加以控制。隔震结构的高宽比应满足下表的要求。当高宽比不满足要求时,应进行罕遇地震下的抗倾覆验算。同时还应对非地震作用的水平荷载(如风荷载)加以限制,一般应控制非地震作用的水平荷载不超过结构总重力的10%。这样做也可以有效保证隔震建筑的舒适性。
对应不同铅芯、建筑的要求,隔震橡胶支座可以有不同的叠层结构、制造工艺和配方设计,以满足所需要的垂直钢度、侧向变形、阻尼、耐久性、倾覆提离等性能要求。

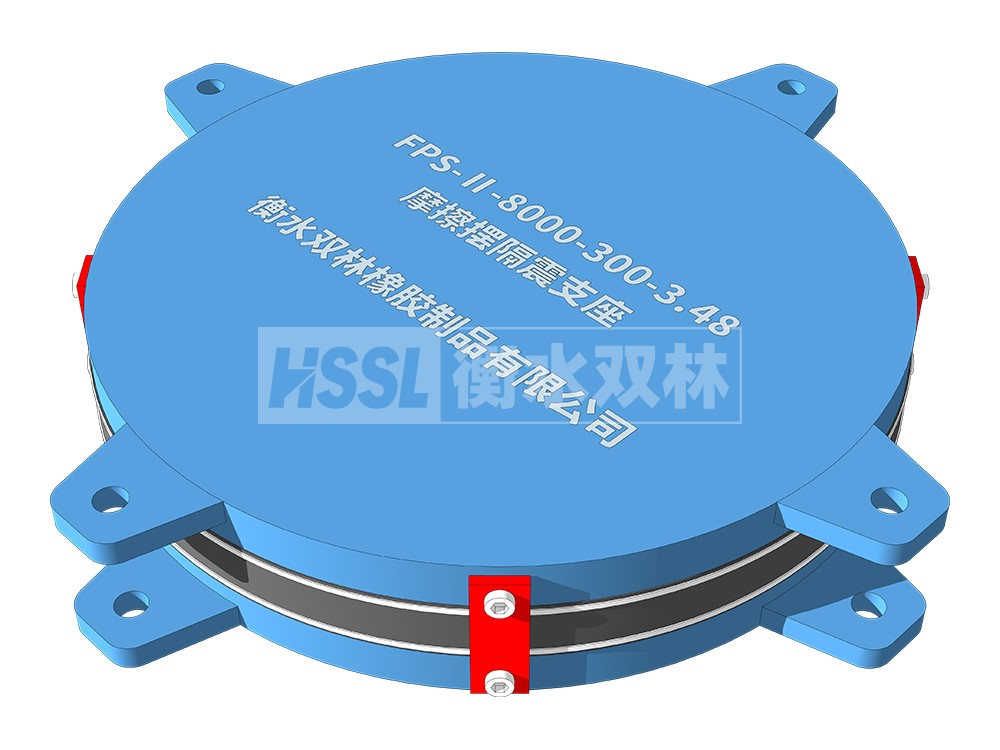

建筑隔震摩擦摆支座的主要特点包括:隔震效果好、结构位移能力强、耗能能力强、经济性好。
安装隔震支座阶段,应对隔震支座的支座表面、隔震支座顶面的水平度、隔震支座中心的平面位置和标高进行观察并记录。
